Standar Eropa ini menetapkan persyaratan kinerja dan metode pengujian untuk engsel sumbu tunggal untuk pintu dan jendela, yang mencakup tipe lepas landas dan pin tetap. Untuk digunakan pada rakitan pintu api/asap, engsel sumbu tunggal harus diuji sesuai EN 1634-1 untuk ketahanan api, selain pengujian yang ditentukan dalam standar ini; lampiran standar ini menetapkan persyaratan tambahan untuk produk tersebut.
BS EN 1935:2002 mengklasifikasikan engsel menggunakan sistem pengkodean 8 digit. Setiap digit mewakili karakteristik kinerja tertentu: kategori penggunaan, daya tahan, massa pintu uji, ketahanan api, keselamatan, ketahanan korosi, keamanan, dan tingkat engsel. Setiap karakteristik diuji dan dinilai berdasarkan persyaratan standar. Sistem klasifikasi ini membantu penentu memilih engsel yang sesuai dengan aplikasi yang dimaksudkan.
Empat kategori penggunaan diidentifikasi untuk engsel.
Nilai | Kategori | Kriteria inti c | Aplikasi yang khas |
1 | Tugas ringan | Frekuensi penggunaan yang rendah; pengguna yang memiliki insentif tinggi untuk berhati-hati; kemungkinan kecil terjadinya kecelakaan atau penyalahgunaan | Pintu domestik internal; kantor dan area yang tidak dapat diakses oleh masyarakat umum |
2 | Tugas sedang | Frekuensi penggunaan sedang; pengguna yang mempunyai insentif untuk berhati-hati; beberapa kemungkinan kecelakaan atau penyalahgunaan | Situasi domestik dan lainnya: perkantoran dan area dengan akses terbatas oleh masyarakat umum |
3 | Tugas berat | Frekuensi penggunaan yang tinggi oleh masyarakat atau pihak lain dengan sedikit insentif untuk melakukan tindakan peduli; kemungkinan besar terjadinya kecelakaan atau penyalahgunaan | Bangunan publik dan institusi seperti rumah sakit |
4 | Tugas berat | Penggunaan kekerasan yang sering terjadi | Daerah dengan risiko tinggi terjadinya pelecehan yang disengaja atau serangan kekerasan |
Tiga tingkatan diidentifikasi untuk engsel yang diproduksi sesuai standar Eropa ini:
Kelas 3: 10.000 siklus pengujian, dimaksudkan untuk digunakan hanya di windows
Kelas 4: 25.000 siklus pengujian, dimaksudkan untuk digunakan pada jendela dan pintu
Kelas 7: 200.000 siklus pengujian, dimaksudkan untuk digunakan hanya pada pintu
Kelas massa delapan pintu diidentifikasi:
Kelas 0: hingga 10 kg
Kelas 1: hingga 20 kg
Kelas 2: hingga 40 kg
Kelas 3: hingga 60 kg
Kelas 4: hingga 80kg
Kelas 5: hingga 100kg
Kelas 6: hingga 120kg
Kelas 7: hingga 160kg
Dua tingkatan diidentifikasi:
Kelas 0: tidak cocok untuk digunakan pada rakitan pintu tahan api dan/atau pengontrol asap;
Kelas 1: cocok untuk digunakan pada rakitan pintu tahan api/asap dengan penilaian yang memuaskan atas kontribusi engsel terhadap ketahanan api pada rakitan pintu/api yang ditentukan.
Engsel sumbu tunggal diperlukan untuk memenuhi persyaratan penting keselamatan dalam penggunaan. Oleh karena itu, hanya kelas 1 yang diidentifikasi.
Lima tingkat ketahanan korosi diidentifikasi menurut EN 1670:
Tingkat 0: tidak ada ketahanan terhadap korosi yang ditentukan
Kelas 1: resistensi ringan, 24 jam
Kelas 2: resistensi sedang, 48 jam
Kelas 3: resistansi tinggi, 96 jam
Kelas 4: resistansi sangat tinggi, 240 jam
Dua tingkat keamanan diidentifikasi untuk engsel:
Tingkat 0: tidak cocok untuk digunakan pada rakitan pintu tahan pencuri;
Kelas : cocok untuk digunakan pada rakitan 1pintu anti maling.
Empat belas tingkatan engsel diidentifikasi dalam standar Eropa ini, seperti tercantum dalam tabel di bawah.
Kelas engsel | Aplikasi | Siklus uji ketahanan | Uji massa pintu |
1 | Jendela | 10 000 | 10kg |
2 | Jendela | 10 000 | 20kg |
3 | Jendela/Pintu | 25 000 | 20kg |
4 | Pintu | 200 000 | 20kg |
5 | Jendela | 10 000 | 40kg |
6 | Jendela/Pintu | 25 000 | 40kg |
7 | Pintu | 200 000 | 40kg |
8 | Jendela | 10 000 | 60kg |
9 | Jendela/Pintu | 25 000 | 60kg |
10 | Pintu | 200 000 | 60kg |
11 | Pintu | 200 000 | 80kg |
12 | Pintu | 200 000 | 100kg |
13 | Pintu | 200 000 | 120kg |
14 | Pintu | 200 000 | 160kg |
Kode klasifikasi: 4 7 6 1 1 4 0 13
Penjelasan:
4: Penggunaan tugas berat
7: 200.000 siklus uji ketahanan
6: Uji massa pintu hingga 120kg
1: Cocok untuk rakitan pintu kompartemen api/asap
1: Keamanan disetujui
4: ketahanan korosi 240 jam
0: Tidak cocok untuk digunakan pada rakitan pintu tahan pencuri
13: Engsel kelas 13

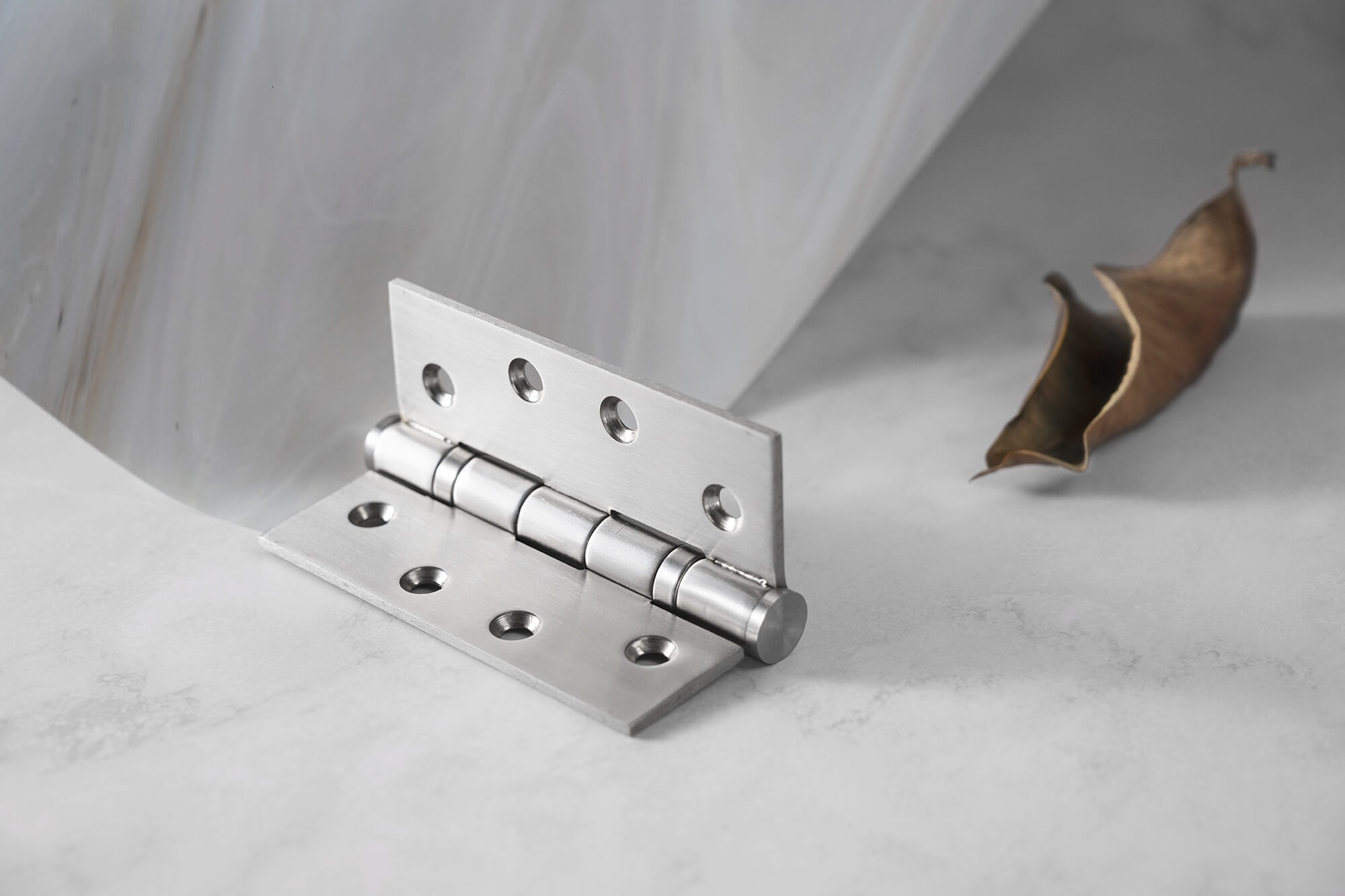

Klasifikasi ini mewakili engsel pintu kebakaran bertanda CE yang dikhususkan untuk bangunan umum dan komersial. Jika Anda mencari engsel pintu untuk pintu kebakaran, telusuri rangkaian engsel DIROCK.
Saat menentukan engsel sumbu tunggal untuk proyek konstruksi, sistem pengkodean 8 digit EN 1935 memberikan data kinerja berbasis pengujian yang obyektif daripada hanya mengandalkan material, dimensi, atau tampilan. Sistem klasifikasi ini menawarkan metode yang jelas dan terstandarisasi untuk memverifikasi karakteristik kinerja utama engsel—mulai dari ketahanan dan massa pintu uji hingga ketahanan api dan ketahanan korosi.
Memahami sistem pengkodean ini membantu arsitek, kontraktor, dan produsen pintu membuat pilihan yang tepat, mengurangi risiko proyek yang disebabkan oleh kesalahan spesifikasi, dan memastikan kinerja engsel disesuaikan secara tepat dengan persyaratan aplikasi di lokasi.
