EN 12209 adalah standar Eropa yang menetapkan persyaratan kinerja dan metode pengujian untuk kunci yang dioperasikan secara mekanis dan pelat pengunci di bidang perangkat keras arsitektur. Ini menetapkan standar pengujian yang jelas dan sistem penilaian untuk indikator utama seperti daya tahan, keamanan, resistensi kebakaran, dan pencegahan asap, memastikan bahwa produk memenuhi persyaratan ketat dalam berbagai aplikasi.
EN 12209: 2024 mengklasifikasikan kunci mekanik menggunakan sistem pengkodean 8 digit.
Klasifikasi
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Kategori penggunaan | Daya tahan dan kekuatan pada baut kait | Massa pintu dan kekuatan penutupan | Kesesuaian untuk digunakan pada pintu penolakan dan/atau pintu kontrol asap | Keamanan | Ketahanan dan suhu korosi | Perlawanan Keamanan dan Bor | Identifikasi kunci kunci tuas |
Tiga nilai diidentifikasi:
Kelas 1: Untuk digunakan oleh orang -orang dengan insentif tinggi untuk melakukan perawatan dan dengan sedikit peluang penyalahgunaan, misalnya
pintu perumahan;
Kelas 2: Untuk digunakan oleh orang -orang dengan insentif untuk melakukan perawatan tetapi di mana ada kemungkinan
penyalahgunaan, misalnya pintu kantor;
Kelas 3: Untuk digunakan oleh publik di mana ada sedikit insentif untuk melakukan perawatan dan di mana ada yang tinggi
Peluang penyalahgunaan, misalnya pintu di gedung -gedung publik.
Menunjukkan masa pakai yang diharapkan dari kunci; dengan dan tanpa gaya samping pada baut kait.
Sepuluh tingkat daya tahan dan kekuatan pada baut kait yang dioperasikan secara mekanis diidentifikasi:
Nilai | Jumlah siklus kait | Muat di Latchbolt |
0 | 1 hingga 49 999 | Tidak ada beban atau untuk kunci tanpa latchbolt |
A | 50 000 hingga 99 999 | Tidak ada beban atau untuk kunci tanpa latchbolt |
B | 100 000 hingga 199 999 | Tidak ada beban atau untuk kunci tanpa latchbolt |
C | ≥ 200.000 | Tidak ada beban atau untuk kunci tanpa latchbolt |
L | 100 000 hingga 199 999 | 25 n |
M | ≥ 200.000 | 25 n |
R | 100 000 hingga 199 999 | 50n |
S | ≥ 200.000 | 50 n |
W | 100 000 hingga 199 999 | 120 n |
X | ≥ 200.000 | 120 n |
Sepuluh kelas berat pintu dan kekuatan penutupan untuk digunakan diidentifikasi:
Nilai | Massa pintu | Kekuatan penutupan |
| 0 | kunci tanpa kait bol t | > 0 dan ≤ 15 n gaya penutupan |
| 1 | hingga 100 kg pintu mas s | > 25 dan ≤ 50 N gaya penutupan |
| 2 | hingga 200 kg pintu mas s | |
| 3 | di atas massa pintu 200 kg atau sebagaimana ditentukan oleh pabrikan | |
| 4 | hingga 100 kg pintu mas s | > 15 dan ≤ 25 N gaya penutupan |
| 5 | hingga 200 kg pintu mas s | |
| 6 | di atas massa pintu 200 kg atau sebagaimana ditentukan oleh pabrikan | |
| 7 | hingga 100 kg pintu mas s | > 0 dan ≤ 15 n gaya penutupan |
| 8 | hingga 200 kg pintu mas s | |
| 9 | di atas massa pintu 200 kg atau sebagaimana ditentukan oleh pabrikan |
Digit ini menunjukkan apakah kunci yang sesuai untuk pintu kontrol yang tahan api dan asap .. Empat kelas diidentifikasi:
Kelas 0: Tidak diverifikasi untuk digunakan pada kebakaran yang menahan /pintu pengendalian asap set pintu;
Kelas A: Untuk digunakan pada rakitan set pintu pengendalian asap berdasarkan tes sesuai dengan EN 1634-3;
Grade B: untuk digunakan pada pengendalian asap dan rakitan set pintu yang menahan api berdasarkan tes sesuai dengan EN 1634-1 atau EN 1634-2;
Kelas N: Untuk digunakan pada pengendalian asap dan rakitan set pintu yang menahan api berdasarkan tes di mana kunci tidak berkontribusi untuk menjaga pintu dalam posisi tertutup selama uji penolakan dan/atau pengendalian asap.
Hanya satu tingkat keamanan yang diidentifikasi
Kelas 0: Tidak ada persyaratan keamanan
Catatan Lihat EN 179 dan EN 1125 untuk kunci, kait dan pelat pengunci yang merupakan bagian dari perangkat keluar untuk digunakan pada pintu keluar darurat atau panik.
Digit ini mencerminkan resistensi kunci terhadap korosi menurut EN1670 dan kisaran suhu operasionalnya. Tujuh kelas diidentifikasi:
Kelas 0: Tidak ada resistensi korosi yang ditentukan; tidak ada persyaratan suhu;
Grade A: Resistansi korosi rendah (24 jam); tidak ada persyaratan suhu;
Grade B: Resistensi korosi sedang (48 jam); tidak ada persyaratan suhu;
Kelas C: Resistensi korosi tinggi (96 jam); tidak ada persyaratan suhu;
Kelas D: Resistensi korosi yang sangat tinggi (240 jam); tidak ada persyaratan suhu;
Grade F: Resistensi Korosi Tinggi (96 jam); Persyaratan suhu: dari –10 ° C hingga +60 ° C;
Grade G: Resistensi korosi yang sangat tinggi (240 jam); Persyaratan Suhu: Dari –10 ° C hingga +60 ° C.
Digit ini mengacu pada kemampuan kunci untuk menahan upaya masuk paksa, dengan nilai yang lebih tinggi menunjukkan resistensi yang lebih besar terhadap serangan fisik dan pengeboran, mulai dari tidak ada keamanan (kelas 0) hingga keamanan yang sangat tinggi dengan resistensi bor (kelas 7):
Kelas 0: Tidak Ada Karakteristik Keamanan
Kelas 1: keamanan minimum dan tidak ada resistensi bor;
Kelas 2: Keamanan Rendah dan Tidak Ada Resistensi Bor;
Kelas 3: Keamanan menengah dan tidak ada resistensi bor;
Kelas 4: Keamanan Tinggi dan Tanpa Perlawanan Bor;
Kelas 5: Keamanan Tinggi dengan Resistensi Bor;
Kelas 6: Keamanan yang sangat tinggi dan tidak ada perlawanan bor;
Kelas 7: Keamanan yang sangat tinggi dengan resistensi bor.
Sembilan kelas diidentifikasi:
Kelas 0: Tidak ada karakteristik;
Kelas A: Minimum tiga elemen penahanan;
Kelas B: Minimum lima elemen penahanan;
Kelas C: Minimum lima elemen penahanan, jumlah yang diperpanjang dari perbedaan efektif;
Kelas D: Minimum enam elemen penahanan;
Kelas E: Minimum enam elemen penahanan, jumlah yang diperpanjang dari berbeda;
Kelas F: Minimum tujuh elemen penahanan;
Kelas G: Minimum tujuh elemen penahanan, jumlah yang diperpanjang dari berbeda;
Kelas H: Minimal delapan elemen penahanan, jumlah yang diperpanjang berbeda.
Catatan untuk klasifikasi kunci non-lever '-' berlaku.
Kode klasifikasi EN 12209 dimaksudkan untuk membantu arsitek, produsen pintu, distributor perangkat keras, dan penentu proyek membandingkan kinerja kunci menggunakan sistem standar. Saat menentukan kunci, bandingkan tingkat kinerja yang ditampilkan dalam kode klasifikasi dengan persyaratan proyek Anda.
Berikan perhatian khusus pada karakteristik berikut:
Kategori penggunaan, berdasarkan lingkungan pengoperasian yang diharapkan.
Tingkat ketahanan.
Kesesuaian massa pintu untuk aplikasi pintu yang dimaksudkan.
Kesesuaian tahan api.
Ketahanan korosi dan kinerja keamanan yang sesuai untuk lingkungan proyek.
Selain memenuhi tingkat kinerja yang disyaratkan, produk yang diproduksi sesuai dengan EN 12209 harus diidentifikasi dengan benar dan dilengkapi dengan informasi produk yang diperlukan.
Pada produk
Kunci tersebut harus ditandai dengan nama pabrikan atau merek dagang terdaftar untuk identifikasi positif.
Salah satu kemasannya
Nama pabrikan atau merek dagang terdaftar;
Kode klasifikasi (berdasarkan sistem penilaian digit);
Nomor dan tahun standar ini, misalnya EN 12209:2024.
Identifikasi produk yang jelas membantu pemasang, pemeriksa, distributor, dan pengguna akhir memverifikasi bahwa produk yang benar telah ditentukan dan dipasang.
EN 12209 tidak mengesahkan seluruh rakitan pintu.
Ini menentukan persyaratan kinerja dan metode pengujian untuk kunci dan pelat pengunci yang dioperasikan secara mekanis. Kinerja kebakaran dari rakitan pintu kebakaran yang lengkap bergantung pada kompatibilitas dan pengujian semua komponen pintu secara bersamaan.
Produk dengan kode klasifikasi EN 12209 yang berbeda belum tentu lebih baik atau lebih buruk satu sama lain.
Klasifikasi yang berbeda ditujukan untuk aplikasi yang berbeda. Nilai yang sesuai harus selalu dipilih sesuai dengan kebutuhan proyek, bukan sekadar memilih nilai tertinggi yang tersedia.
Memenuhi EN 12209 saja mungkin tidak cukup untuk penerapan pintu keluar darurat.
Tergantung pada fungsi pintunya, standar tambahan seperti EN 179 atau EN 1125 mungkin juga berlaku.

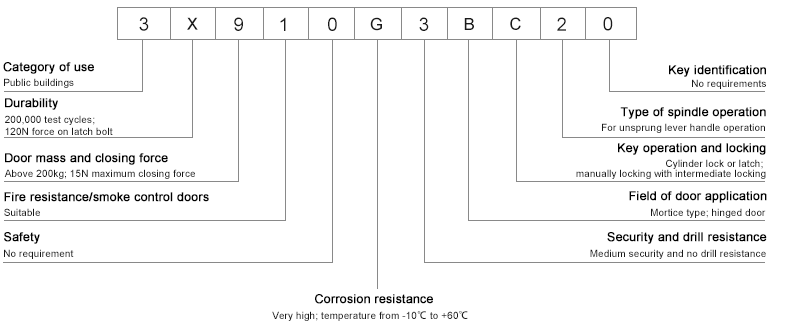

Contoh di bawah ini menunjukkan bagaimana kode klasifikasi EN 12209 diterapkan pada kunci tanggam khusus yang dirancang untuk aplikasi pintu komersial dan tahan api.
Daripada menafsirkan setiap digit satu per satu, penentu dapat mengevaluasi klasifikasi kinerja keseluruhan untuk menentukan apakah kunci cocok untuk aplikasi yang dimaksudkan.
Contoh Interpretasi: Klasifikasi di atas mewakili kunci tanggam DIROCK yang khas . Ini menunjukkan daya tahan yang tinggi, kesesuaian untuk bangunan umum, kompatibilitas dengan rakitan pintu tahan api dan pengendalian asap, dan tingkat ketahanan korosi yang tinggi, sehingga cocok untuk aplikasi pintu komersial yang menuntut.
