Silinder profil Euro banyak digunakan dalam sistem perangkat keras pintu komersial dan residensial di seluruh dunia, termasuk aplikasi pintu kebakaran. Profilnya yang terstandarisasi, fungsionalitas serbaguna, dan beragam konfigurasi menjadikannya cocok untuk berbagai persyaratan kontrol akses, keamanan, dan penguncian.
Untuk arsitek, produsen pintu, distributor perangkat keras, dan kontraktor proyek, memilih silinder profil euro melibatkan lebih dari sekadar memilih panjangnya. Panduan ini menjelaskan jenis utama silinder profil euro, bagaimana dimensinya ditentukan dan diukur, standar yang relevan, pengaturan kunci umum, dan faktor-faktor yang perlu dipertimbangkan ketika menentukan silinder untuk aplikasi komersial dan pintu kebakaran — membantu Anda memilih silinder profil yang tepat untuk proyek Anda.

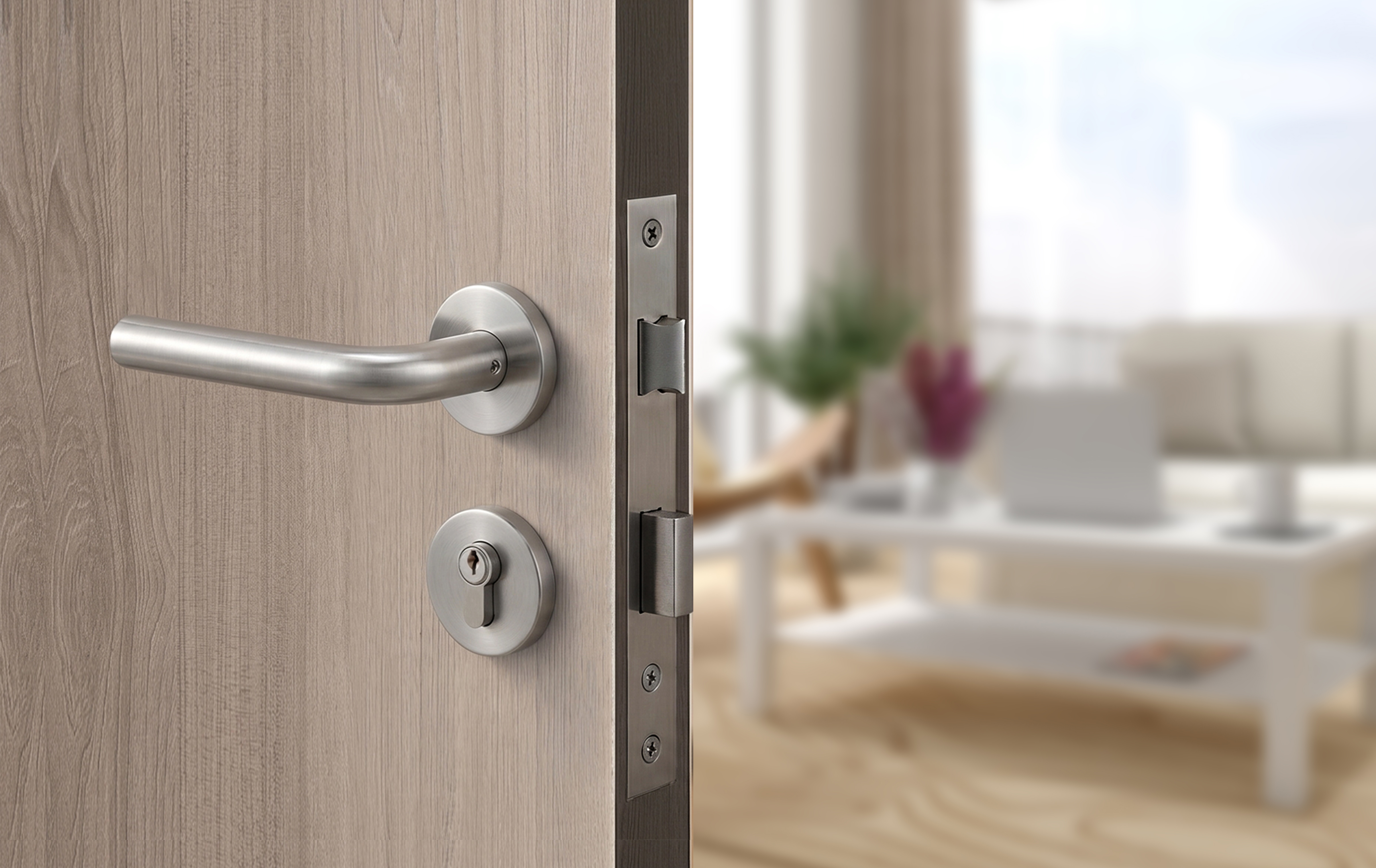

Silinder profil euro, juga disebut silinder euro atau silinder kunci profil euro, adalah jenis silinder yang biasa digunakan dengan kunci tanggam standar Eropa . Profil euro yang khas memungkinkan silinder untuk masuk ke dalam bukaan silinder yang sesuai dalam kunci tanggam yang kompatibel. Silinder menggunakan kunci untuk mengontrol penguncian dan pembukaan kunci pintu. Ini memberikan penguncian dan kontrol akses yang andal.
Silinder profil euro beroperasi pada mekanisme pin tumbler. Pin internal dengan berbagai panjang sejajar dengan potongan kunci, memungkinkan silinder berputar hanya ketika kunci yang benar dimasukkan. Ketika kunci dimasukkan dan diputar, mekanisme silinder memutar bubungan pusat. Cam kemudian mengoperasikan mekanisme kunci tanggam yang kompatibel, memungkinkan pintu dikunci atau dibuka.

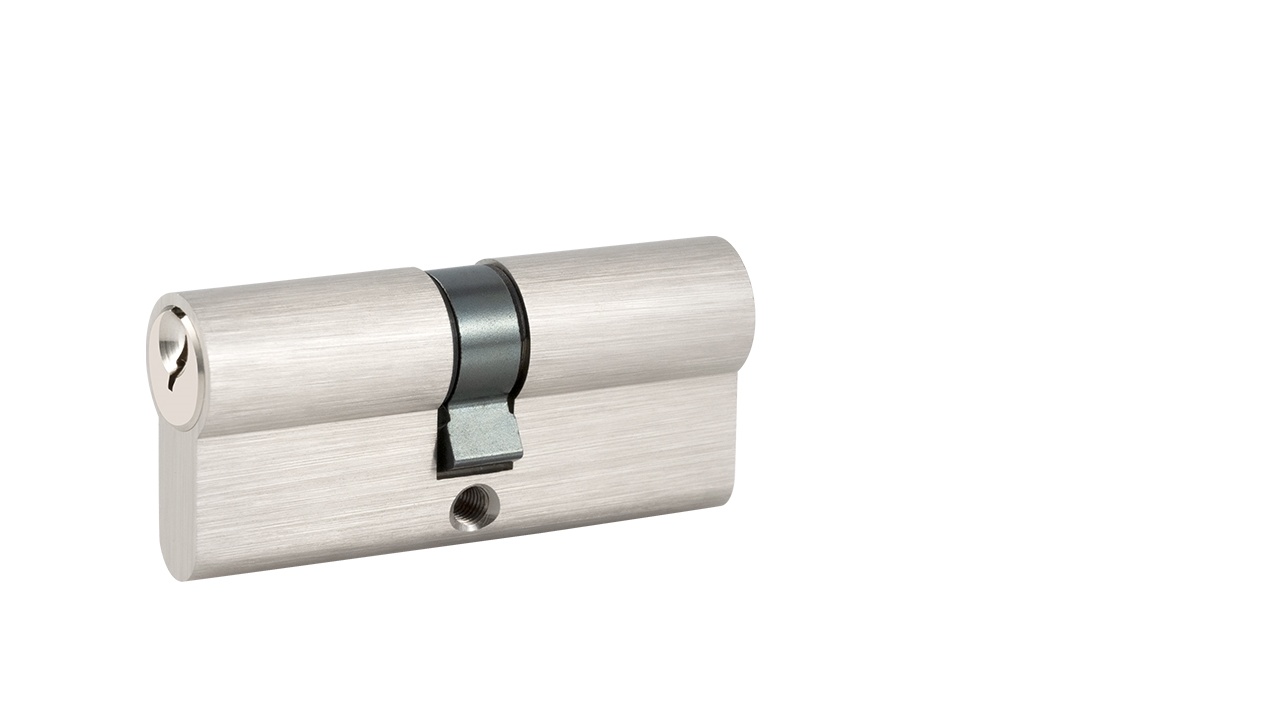

Silinder profil euro ganda dioperasikan dengan kunci di kedua sisi pintu. Konfigurasi ini menawarkan peningkatan keamanan dan cocok untuk aplikasi di mana kedua sisi memerlukan akses terkendali, seperti pintu masuk utama, pintu depan perumahan, dan pintu kantor.

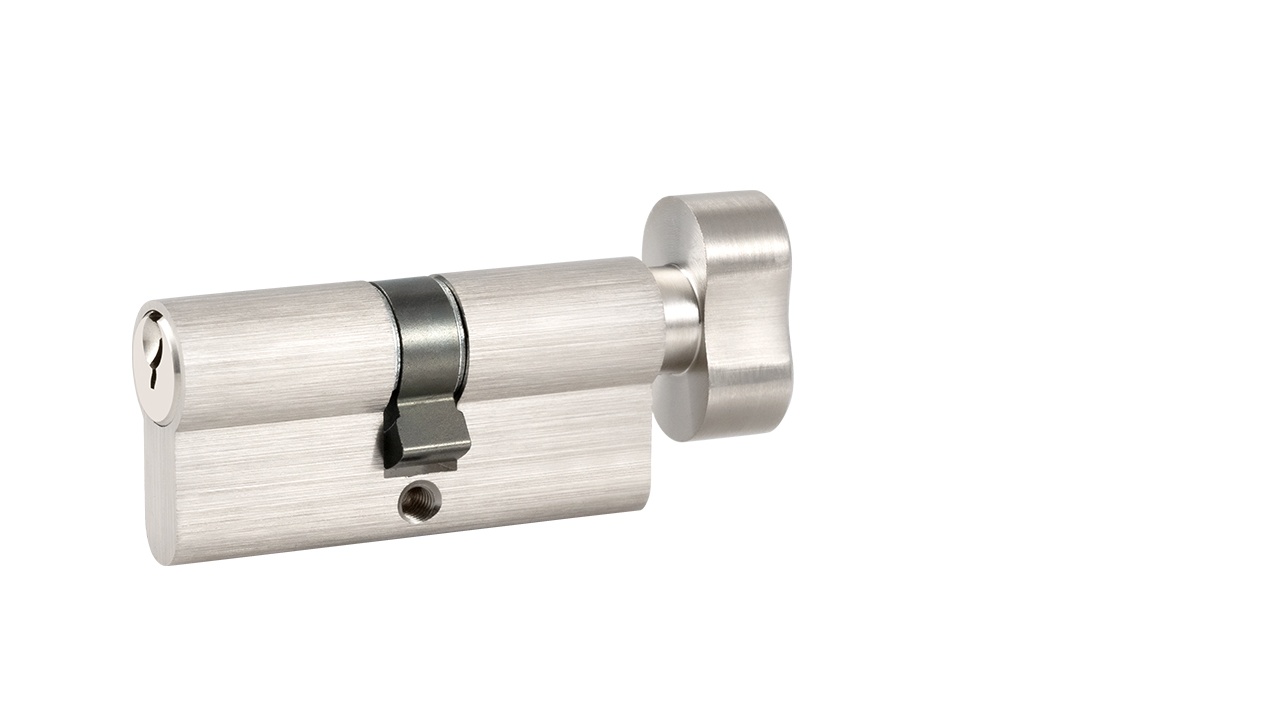

Silinder kunci euro putar jempol menggabungkan sisi yang dioperasikan dengan kunci dengan putaran jempol di sisi lainnya, sisi putar jempol memungkinkan pintu dibuka tanpa kunci. Konfigurasi ini menyeimbangkan keamanan dan kenyamanan, dan sangat praktis dalam situasi darurat, memungkinkan membuka kunci dengan cepat dan keluar tanpa perlu mencari kunci.

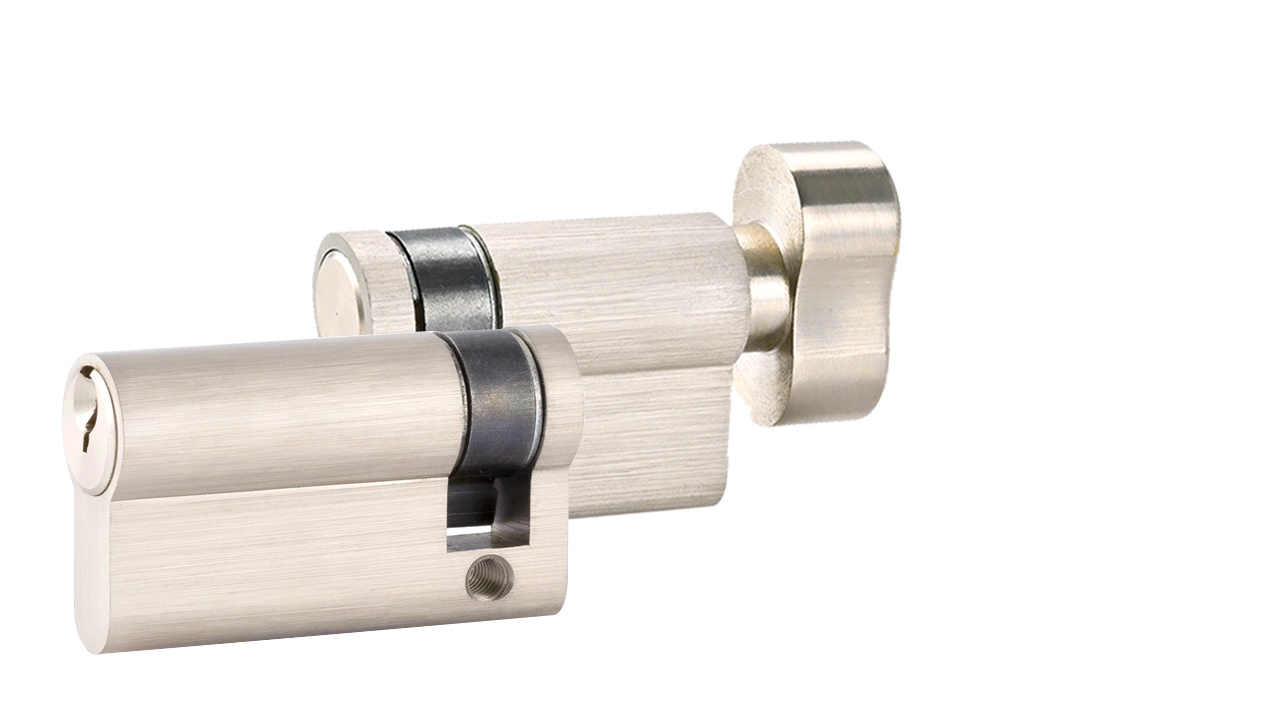

Silinder profil setengah euro (juga disebut silinder tunggal profil euro) hanya dapat dioperasikan dari satu sisi dan tersedia dalam dua versi: setengah silinder dengan kunci dan setengah silinder euro putar jempol. Versi berkunci dioperasikan dengan kunci dari satu sisi, sehingga cocok untuk ruang penyimpanan, garasi, dan aplikasi serupa di mana penguncian dan pembukaan kunci hanya diperlukan dari luar. Versi thumbturn dioperasikan dengan thumbturn dari satu sisi, memungkinkan penguncian dan pembukaan kunci yang cepat dan tanpa kunci dari sisi itu.

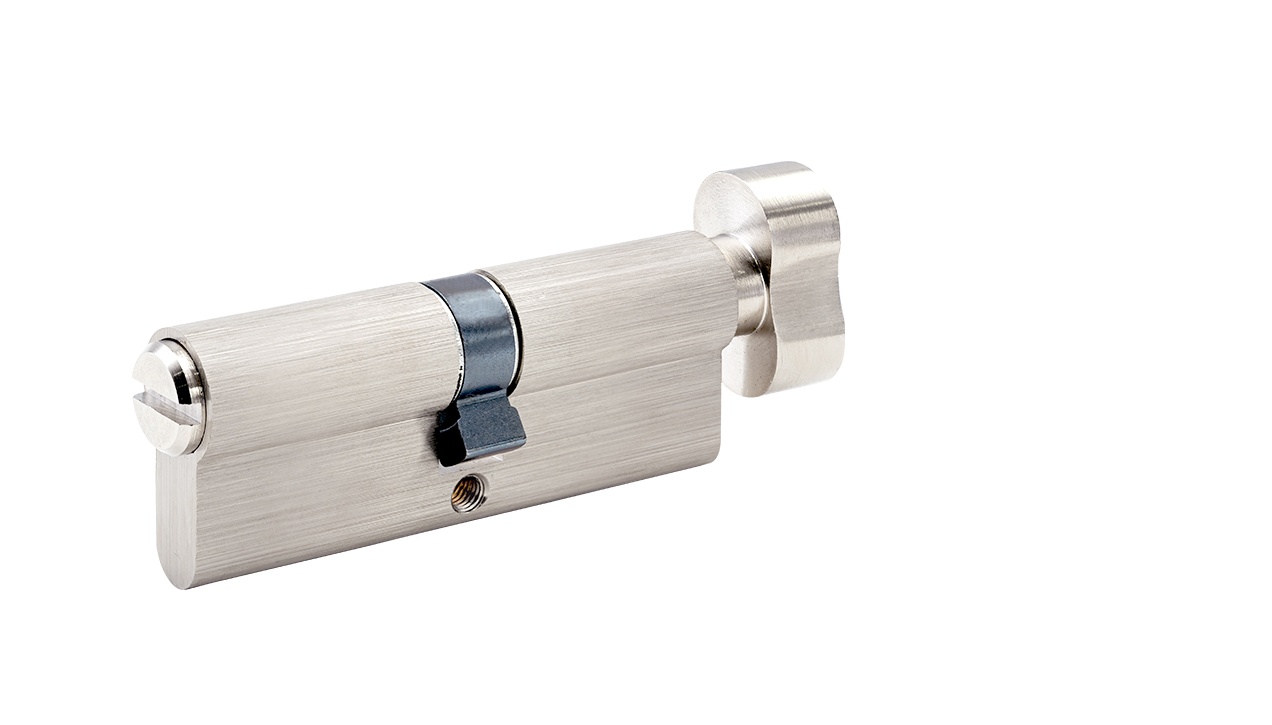

Silinder profil euro kamar mandi dirancang untuk aplikasi privasi. Dilengkapi dengan pemutar jempol di bagian dalam dan slot pelepas darurat di bagian luar. Putaran jempol internal memungkinkan penguncian dan pembukaan kunci tanpa kunci untuk privasi, sedangkan slot pelepas darurat eksternal memungkinkan akses dari luar dalam keadaan darurat, biasanya menggunakan koin atau alat datar. Konfigurasi ini memberikan solusi privasi praktis untuk kamar mandi dan pintu internal serupa.
Saat memilih silinder profil, panjangnya juga sangat penting. Kunci silinder profil Euro tersedia dalam berbagai panjang untuk disesuaikan dengan ketebalan pintu yang berbeda dan posisi pemasangan sebenarnya dari kunci tanggam di dalam pintu.
Panjang silinder tidak hanya mempengaruhi penampilan, kesesuaian dan daya tahan tetapi juga keamanan. Silinder yang menonjol terlalu jauh rentan terhadap serangan paksa seperti gertakan dan cungkil; yang terlalu pendek tersembunyi di dalam perangkat keras, tidak pas, dan mudah memerangkap debu dan kotoran. Hanya ukuran yang tepat yang memungkinkan silinder profil beroperasi dengan lancar dan memperpanjang masa pakainya.

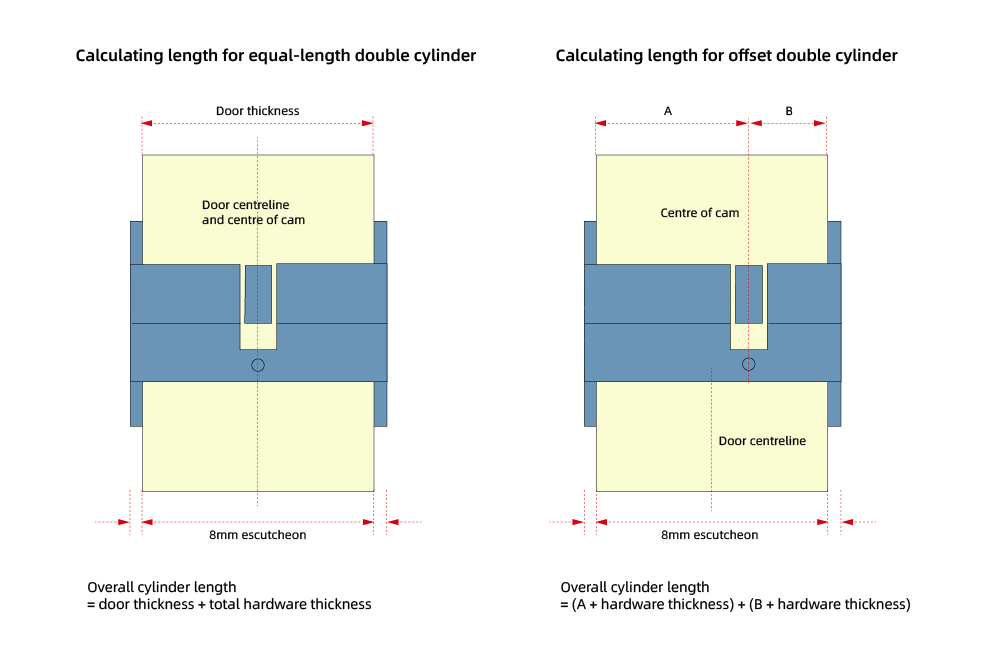

Tiga faktor menentukan panjang yang dibutuhkan: ketebalan pintu sebenarnya, ketebalan escutcheon silinder atau pelat belakang pegangan, dan posisi kunci tanggam.
Dalam kebanyakan kasus, kunci tanggam dipasang di garis tengah pintu, dan silinder profil standar dengan panjang yang sama sudah cukup. Jika kunci dipasang tidak di tengah, diperlukan silinder profil euro offset — misalnya, 30 mm di luar dan 40 mm di dalam.

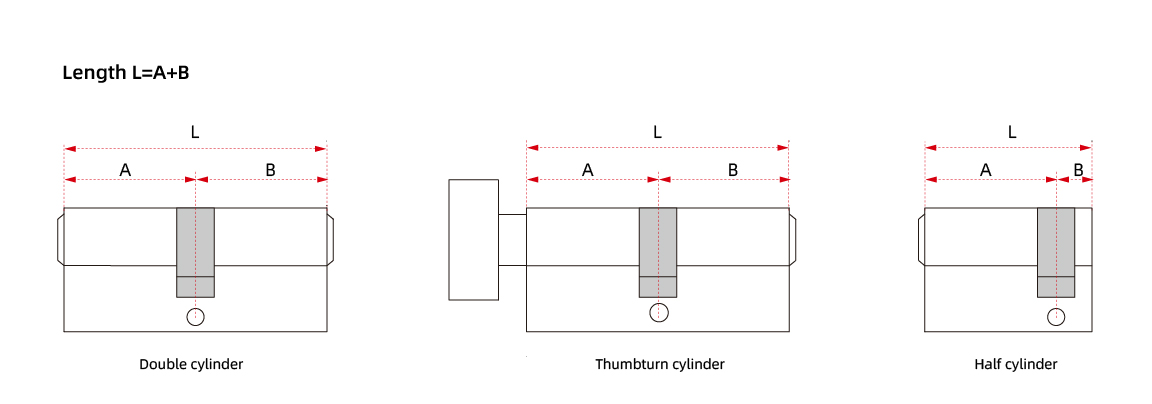

Mengukur silinder kunci profil euro biasanya didasarkan pada jarak dari pusat posisi sekrup pengencang ke setiap ujung silinder. Untuk silinder tipe thumbturn, bagian thumbturn sendiri tidak termasuk dalam pengukuran. Di bawah ini adalah rumus perhitungan pengukuran silinder profil euro.
Silinder profil Euro tercakup dalam EN 1303:2015 , standar inti Eropa yang menetapkan persyaratan dan metode pengujian untuk silinder kunci. Ini menilai kinerja termasuk daya tahan, keamanan terkait kunci, ketahanan terhadap korosi, dan ketahanan terhadap serangan fisik.
EN 1303 menggunakan sistem pengkodean 8 digit untuk menilai kinerja silinder. Setiap digit mewakili satu karakteristik kinerja, memungkinkan perbandingan kinerja langsung antara rentang silinder yang berbeda. Silinder dengan nilai berdasarkan digit yang berbeda sesuai dengan skenario aplikasi yang berbeda seperti bangunan tempat tinggal dan fasilitas umum. Saat menentukan silinder untuk aplikasi pintu kebakaran, EN 1303 menetapkan persyaratan kesesuaian tambahan untuk produk tersebut. Oleh karena itu, dua verifikasi terpisah diperlukan untuk proyek pintu kebakaran: kinerja mekanis yang mematuhi EN 1303, dan kinerja ketahanan api yang divalidasi oleh standar uji kebakaran khusus.
Untuk penjelasan rinci tentang sistem pengkodean EN 1303, lihat panduan khusus kami:
Panduan untuk EN 1303: 2015 - Silinder untuk sistem pengkodean kunci
Silinder profil Euro digunakan dengan kunci tanggam standar Eropa pada pintu kebakaran. Namun dalam konteks ini, silinder bukan sekadar komponen pengunci: kinerja kebakaran dari rakitan pintu kebakaran yang lengkap bergantung pada kinerja gabungan daun pintu, rangka, kunci, silinder, engsel, pegangan, segel, dan perangkat keras terkait lainnya, bersama dengan bukti pengujian atau penilaian yang berlaku.
Seperti yang dijelaskan di bagian EN 1303, kepatuhan terhadap standar produk saja tidak membuat silinder cocok untuk pintu kebakaran. Dalam praktiknya, diperlukan tiga pemeriksaan:
Kompatibilitas kunci — profil silinder, bubungan, dan dimensinya harus sesuai dengan kotak kunci yang akan dioperasikannya.
Klasifikasi kesesuaian api — klasifikasi EN 1303 silinder harus memastikan kesesuaian untuk digunakan pada rakitan pintu kebakaran.
Bukti pengujian atau penilaian terhadap kebakaran — mintalah dokumentasi pendukung dari pabrikan dan periksa cakupannya: rakitan dan konfigurasi pintu mana yang dicakupnya, dan apakah peringkat ketahanan api sesuai dengan peringkat yang disyaratkan proyek.

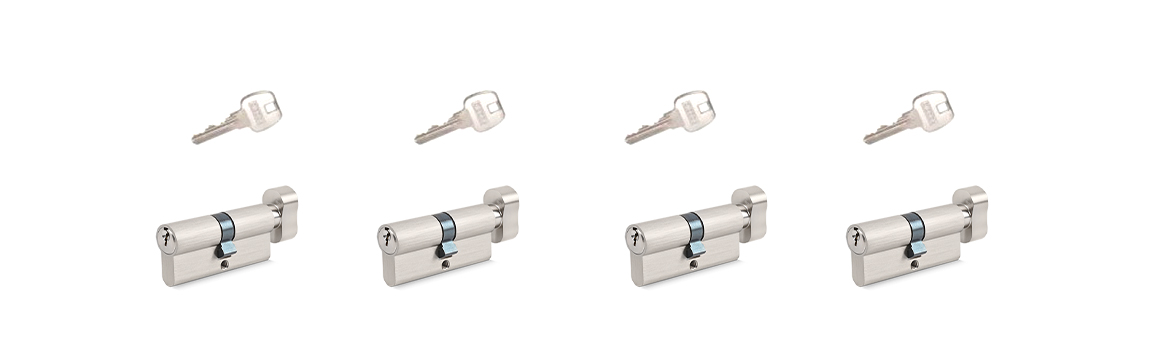

Setiap silinder profil dibuat dengan kombinasinya yang dapat digerakkan — susunan pin yang membuat setiap silinder hanya dapat dioperasikan dengan kuncinya sendiri, dan kunci tidak dapat dipertukarkan antar silinder. Ini adalah konfigurasi silinder yang paling dasar dan banyak digunakan, serta konfigurasi suplai standar untuk silinder profil DIROCK.

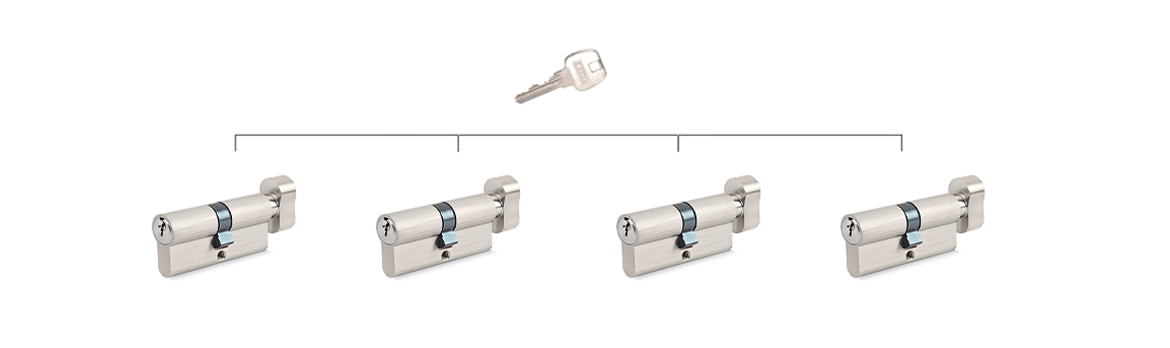

Dalam konfigurasi kunci yang sama, semua silinder dalam grup yang sama berbagi pengaturan ruang pin yang sama, sehingga satu kunci mengoperasikan setiap silinder dalam grup. Hal ini sangat menyederhanakan manajemen kunci — pengguna dapat melewati beberapa pintu tanpa membawa banyak kunci. Sangat cocok untuk proyek dengan banyak pintu eksternal atau proyek yang memerlukan akses terpadu, seperti berbagai pintu masuk gedung komersial.

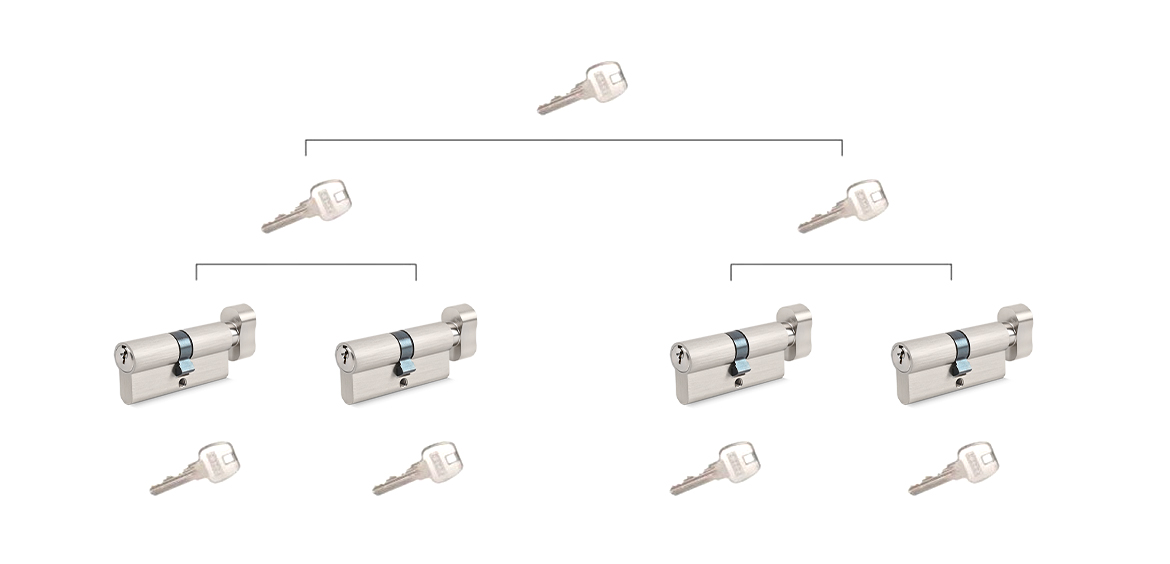

Sistem kunci utama mengatur silinder kunci pintu ke dalam hierarki hak akses. Setiap silinder memiliki kuncinya sendiri yang hanya mengoperasikan silinder tersebut, sedangkan kunci master mengoperasikan semua silinder dalam grup yang ditetapkannya — atau seluruh sistem, di tingkat atas. Dalam sistem yang lebih besar, kunci grand master berada di atas beberapa kunci master, masing-masing mengendalikan area atau departemen tertentu.
Keuntungan utamanya adalah manajemen kunci: satu kunci master menggantikan sejumlah besar kunci, dan akses dapat dibagi berdasarkan departemen, area, atau grup pengguna. Oleh karena itu, sistem kunci utama merupakan praktik standar di gedung komersial, rumah sakit, sekolah, dan kantor.
Sebuah sistem tunggal dapat menggabungkan silinder dengan kunci individual dengan kelompok kunci serupa, dan bahkan dapat menjangkau berbagai jenis kunci, termasuk silinder profil euro dan gembok — sebuah pilihan praktis untuk proyek yang kompleks.
Di bawah ini adalah perbandingan singkat sistem silinder berkunci untuk berbeda, berkunci sama, dan masterkey.
Sistem Penguncian | Prinsip Dasar |
Kuncinya berbeda | Setiap silinder beroperasi dengan kuncinya sendiri |
Kuncinya sama | Beberapa silinder beroperasi dengan kunci yang sama |
Sistem kunci utama | Kunci yang berbeda memberikan tingkat akses hierarki |
Saat memilih silinder profil euro, pertimbangkan faktor-faktor berikut:
Jenis pintu yang berbeda menentukan persyaratan berbeda untuk silinder profil. Pintu kebakaran memerlukan silinder dengan kesesuaian api yang telah terbukti; pintu luar dan bangunan umum dengan lalu lintas tinggi memerlukan tingkat ketahanan serangan dan daya tahan yang lebih tinggi; Pintu PVC dan profil sering kali memerlukan panjang silinder yang tidak diatur.
Dua dimensi menentukan apakah silinder berfungsi dengan kunci tertentu:

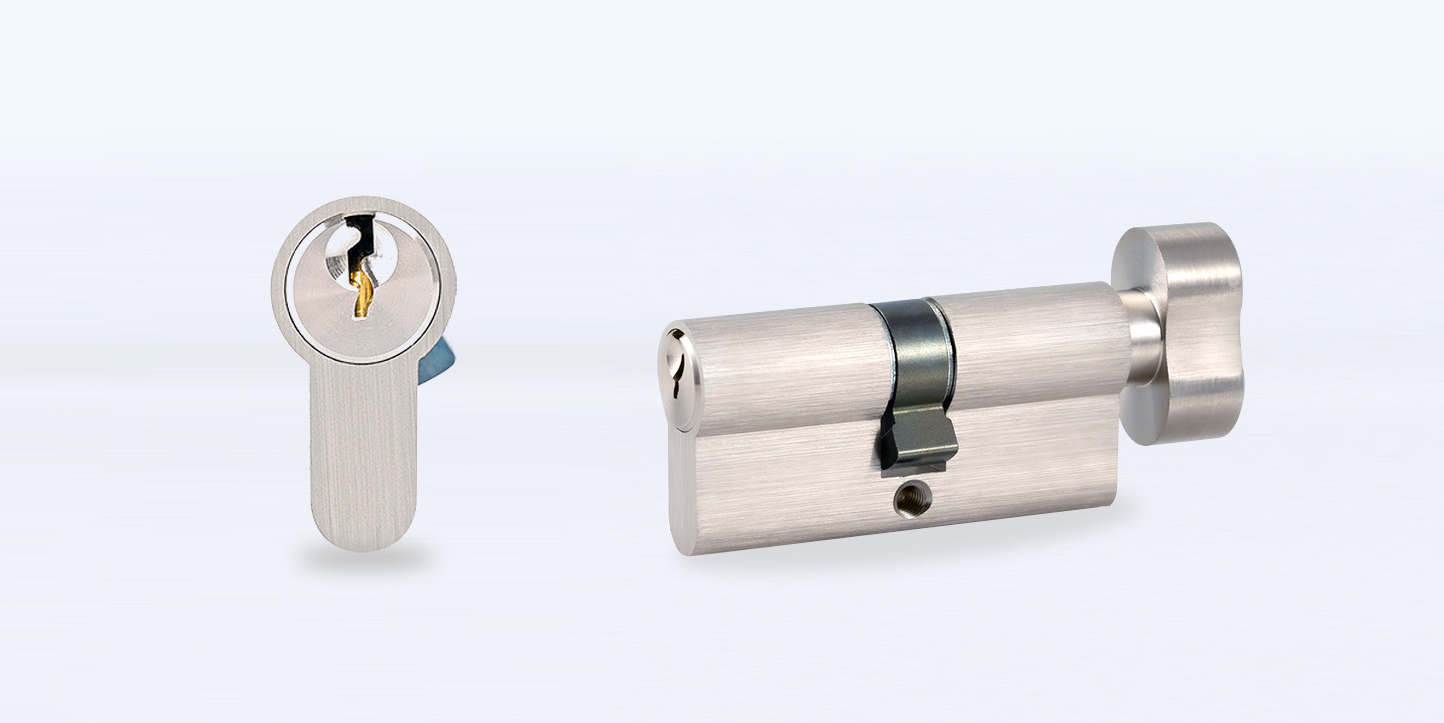

Penampang: profil silinder harus sesuai dengan bukaan silinder pada kotak kunci. Bagian yang berukuran terlalu kecil meninggalkan permainan yang berlebihan, yang dapat mencegah bubungan menggerakkan mekanisme gerendel dengan benar; bagian yang terlalu besar tidak akan muat sama sekali.

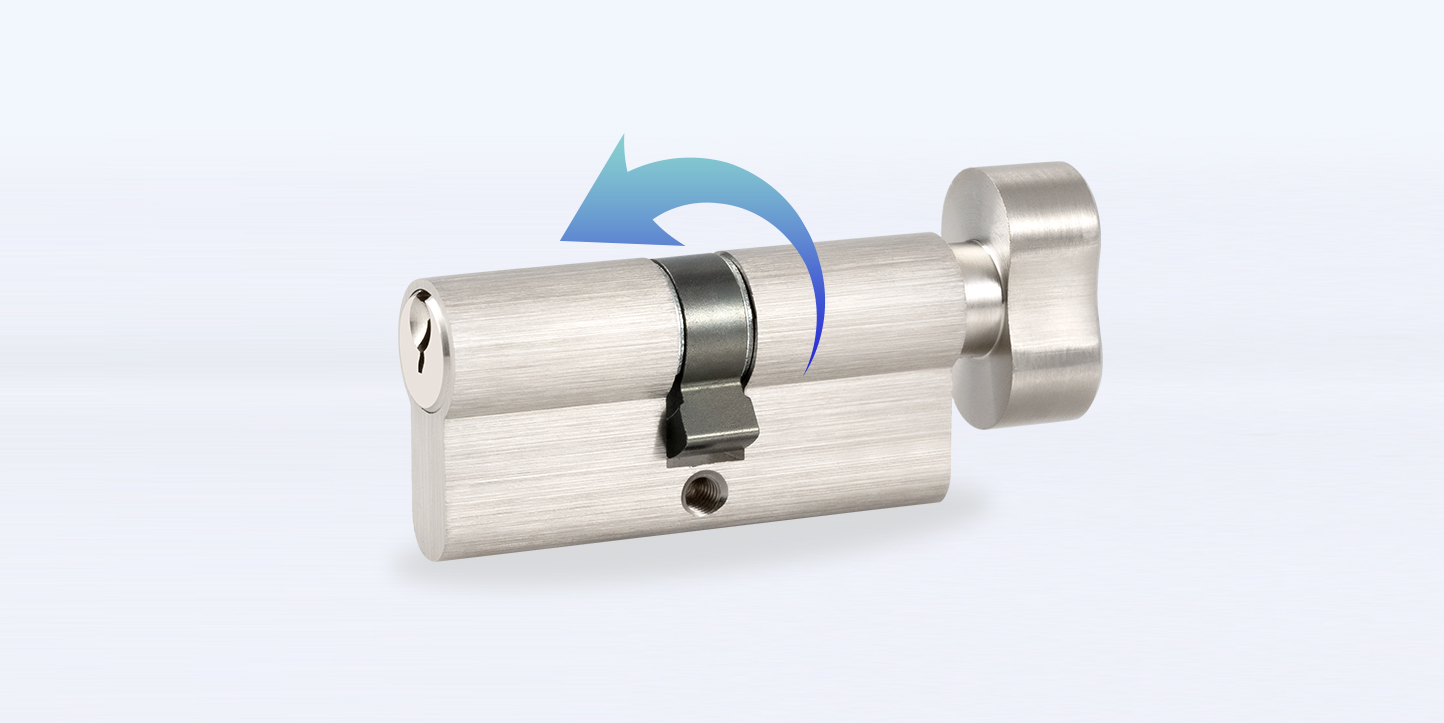

Radius putaran bubungan: radius putar bubungan harus sesuai dengan persyaratan penggerak kunci. Radius yang terlalu kecil mungkin gagal melempar gerendel sepenuhnya atau menyebabkan lengket; yang terlalu besar tidak akan mengaktifkan mekanisme baut.
Silinder yang sesuai dengan DIN 18252 memastikan kompatibilitas dimensi dengan kunci tanggam standar Eropa.
Panjang silinder harus sesuai dengan ketebalan pintu, pilih panjang yang benar sesuai dengan ketebalan pintu ditambah ketebalan escutcheon atau pelat belakang. Ukur secara akurat untuk memastikan silinder terpasang rata dengan perangkat keras untuk tampilan yang rapi dan pemasangan yang aman.
Pilih silinder dengan tingkat keamanan yang sesuai untuk aplikasi. EN 1303 mengklasifikasikan silinder berdasarkan keamanan terkait utama (1–6) dan ketahanan terhadap serangan (0, A–D). Nilai ini menunjukkan kemampuan silinder untuk menahan manipulasi kunci dan serangan fisik, seperti pengeboran, gertakan, dan pengambilan. Verifikasi kode klasifikasi dan tentukan silinder bersertifikat, bukan produk yang tidak dinilai.
Pilihlah jenis silinder sesuai dengan fungsi pintunya: silinder ganda, silinder putar jempol, silinder setengah, atau silinder kamar mandi. Pintu keluar memerlukan pertimbangan khusus untuk memastikan jalan keluar yang aman tanpa kunci.
Pilih kunci yang berbeda, kunci yang sama, atau sistem kunci utama sesuai dengan cara akses diatur di seluruh proyek.
Silinder profil Euro adalah solusi penguncian serbaguna, tersedia dalam berbagai tipe, ukuran, dan konfigurasi penguncian untuk memenuhi berbagai kebutuhan pintu. Memahami cara kerjanya, cara mengukurnya dengan benar, dan standar mana yang berlaku membantu memastikan silinder yang tepat dipilih untuk aplikasi perumahan dan komersial.
Untuk dukungan proyek, DIROCK memasok silinder profil EN 1303 euro bersama dengan dokumentasi teknis dan panduan spesifikasi untuk proyek komersial dan pintu kebakaran. Hubungi kami untuk informasi spesifik proyek lebih lanjut.
Q1. Bisakah silinder profil euro diganti atau dipasang pada pintu yang sudah ada?
Ya. Silinder profil euro dapat diganti atau dipasang pada pintu yang ada tanpa mengubah kunci tanggam atau mengubah struktur pintu, asalkan silinder baru tersebut sesuai dengan kotak kunci dan panjang yang dibutuhkan. Silinder diamankan dengan satu sekrup pengencang dan dapat dilepas dan diganti dengan cepat. Hal ini menjadikannya peningkatan praktis untuk perubahan kunci, keausan, atau perbaikan proyek.
Q2. Bagaimana saya mengetahui ukuran kunci silinder yang saya perlukan?
Ukur ketebalan pintu, ditambah ketebalan escutcheon atau pelat belakang pegangan di setiap sisinya. Cara lainnya, ukur silinder yang ada dari bagian tengah lubang sekrup pengencang hingga setiap ujungnya, lalu tambahkan kedua dimensinya.
Q3. Apakah kunci silinder euro aman?
Silinder profil Euro dapat aman jika memenuhi standar yang diakui seperti EN 1303 dan dipasang dengan benar. EN 1303 mengklasifikasikan silinder berdasarkan keamanan terkait kunci dan ketahanan terhadap serangan, yang secara keseluruhan menunjukkan kemampuan silinder untuk menahan manipulasi kunci dan serangan fisik.
Q4. Apakah silinder profil euro mendukung sistem kunci utama?
Ya. Silinder profil Euro dapat diintegrasikan ke dalam sistem kunci utama, memungkinkan manajemen kunci terpusat di beberapa pintu untuk proyek bangunan komersial dan publik.
